三相异步电机接线方法【电机接线图】

很多客户和驱动电机使用人员对于 工业用 三相异步电动机的接线方法，还是不太清楚和明确。

今天在这里做一下详解：

首先确定一下是三角形接法的还是星形接法的。

一般来说大功率电机【多数是从Y5.5KW开始全部使用△三角形接法，而对于Y4KW以下的，使用星形接法也就是Y接法。如果接错会动力不足并损坏电机】

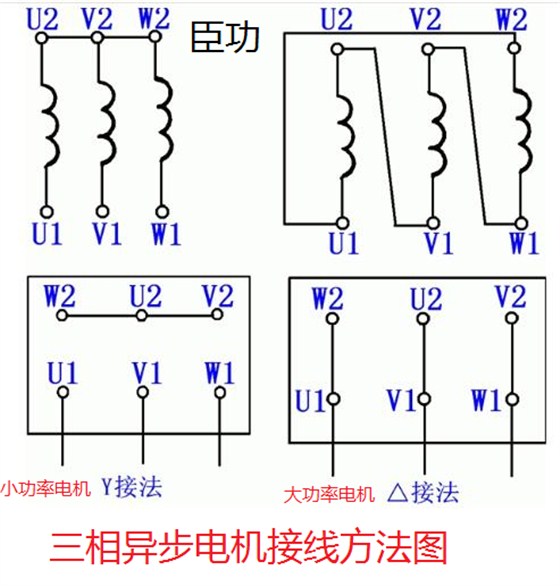

具体接法如下：星形接法是把U2V2W2接一起，U1V1W1接A/B/C三相电。三角形接法U1接W2，V1接U2，W1接V2，U1V1W1或U2V2W2任意一端接A/B/C三相电。

如果不懂端子闲麻烦，那么下面这说明更适合您-----

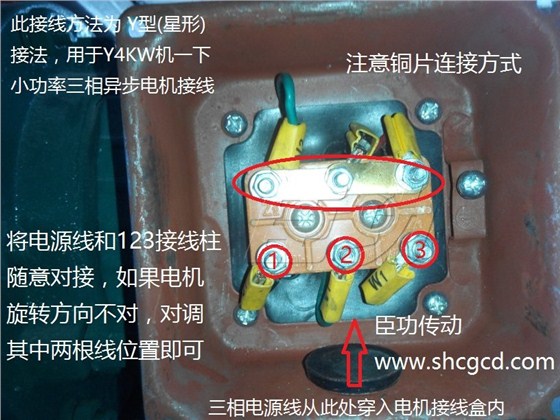

如果不知道端子U1V1W1和U2V2W2，星形接法是把上面三个点用铜片连接在一起，下面三个点接A/B/C三相电。

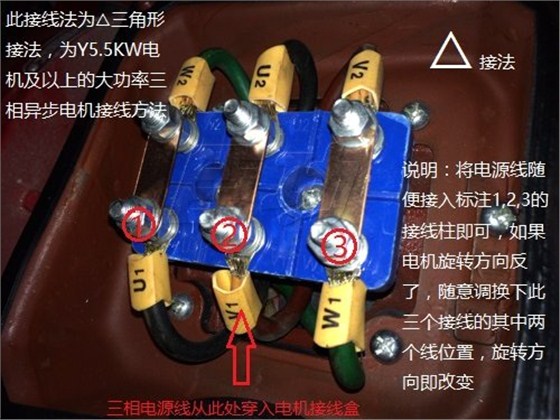

三角形接法用线把上面1,与下面1，上面2与下面2，上面3与下3面连接，然后下面三个点接A/B/C三相电。
