零件设计之内外相应

文章出处:   责任编辑:   发布时间:2015-12-17 09:53:00    点击数:-   【

设计机械零件,有许多讲究。比如凡加工面都要有对应的基准面,方便夹持;螺杆要有平口,等等。此贴不讲其它,但讲一种套管內零件。此类零件,结构在内部,外部难以察知。我辈图工,要有慈悲心,碰到此种零件,最好在外部作一结构来识别,以方便技师操作。

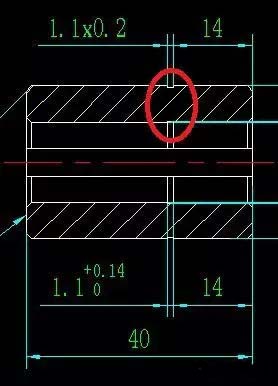

比如下图,乃一联轴器,内部有一环槽,以安置卡簧。显而易见,所联之轴,为一长一短。技师拿到此零件时,要两头逐一观察,方知长短不同。若在对应外部开一环槽,则可由外知內,一目了然也。


又如螺母。螺母亦分左右旋。吾常见技师卸管接头,费尽九牛二虎之力,终不能撼动分毫。细察之,或曰,此乃左旋螺母也,反拧只能越来越紧。于是乎顺向使劲,应声而松。何哉?内部虽为左旋,然外部难以察觉也。若在外部切一槽,让人一观,便知其旋向也。吾观管接头良久,见空气、氧气皆右旋,燃气皆左旋也。盖人以右旋为常,若轻易卸之,则燃气泄漏,甚为危险;作左旋,则愈卸愈紧,稍一定神,方知为燃气,转而倍加小心是也。又有报道,地铁站內有些灯具,常常被人顺走,后改为左旋螺纹,无一丢失。盖梁上君子,随手一拧,纹丝不动,愈拧愈紧,做贼心虚,哪有空细细研究?遂弃之,是故硕果仅存。所以说,这年头,顺东西也要懂点技术不是?哈哈。
