1 机体
———————————————————————————————————————————————————
机盖与机体的剖分面应平整光滑,保证装配严密,可用塞尺检查剖分面的接触密合性,即用小于0.05mm的塞尺插入深度不得大于剖分面的1/3。
上盖与机体不得有裂纹,装入煤油检查不得有渗漏。

2 渐开线圆柱齿轮
———————————————————————————————————————————————————
齿轮不得有毛刺、裂纹、断裂等缺陷。
齿轮啮合处的工作面即齿高与齿宽上的剥蚀现象不大于20%。

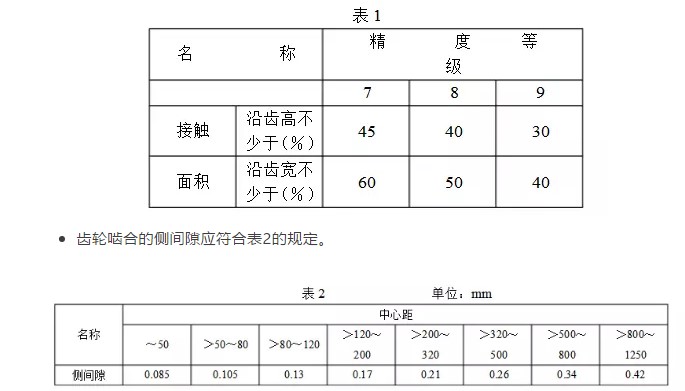

齿轮装配后啮合必须正确,其接触面积应符合表1的规 。

9.1


齿轮啮合的顶尖隙为0.2~0.3m(m为法向模数)。
用压铅法检查齿轮的侧间隙和顶间隙如不符合第(4)和第(5)条规定者,可按表2及第(4)条修正中心距来实现。

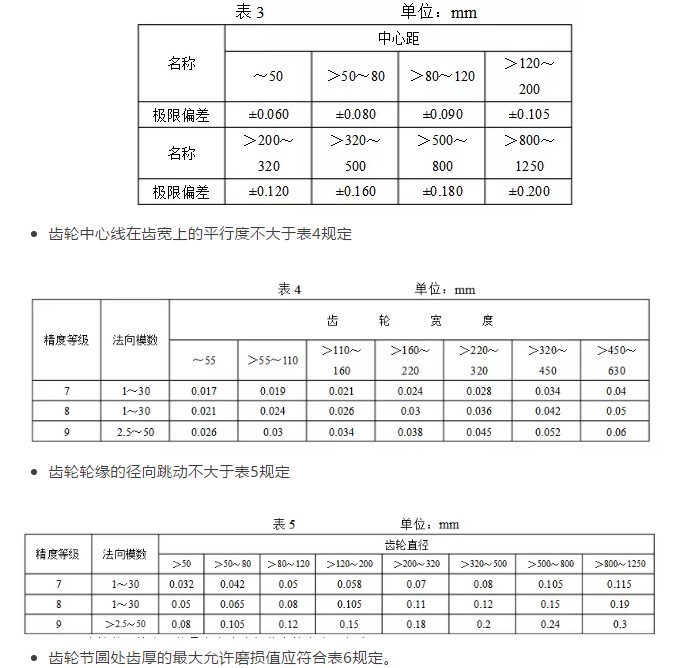

两齿轮的中心距极限偏差应符合表3规定。

9-2

9-3


3 圆锥齿轮
———————————————————————————————————————————————————
齿轮必须光滑无毛刺、伤痕、裂纹等缺陷。

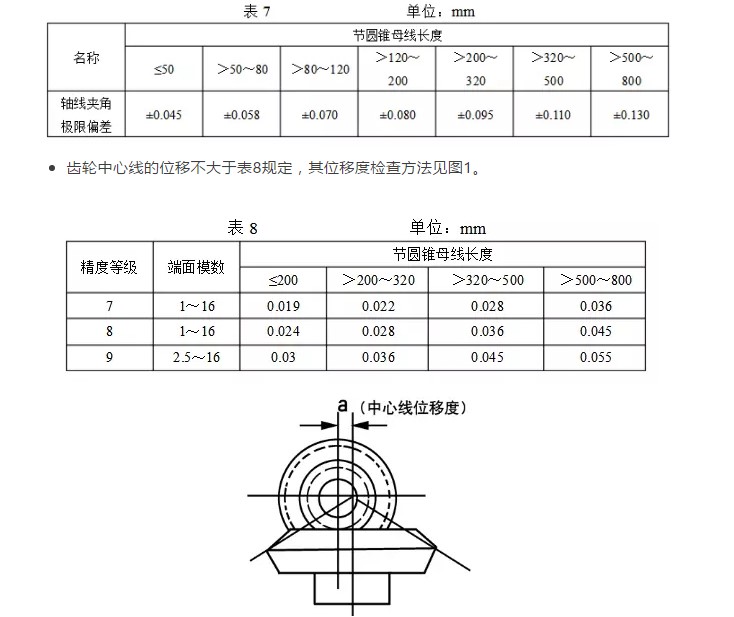

齿轮轴中心线夹角极限偏差符合表7规定。

9-4

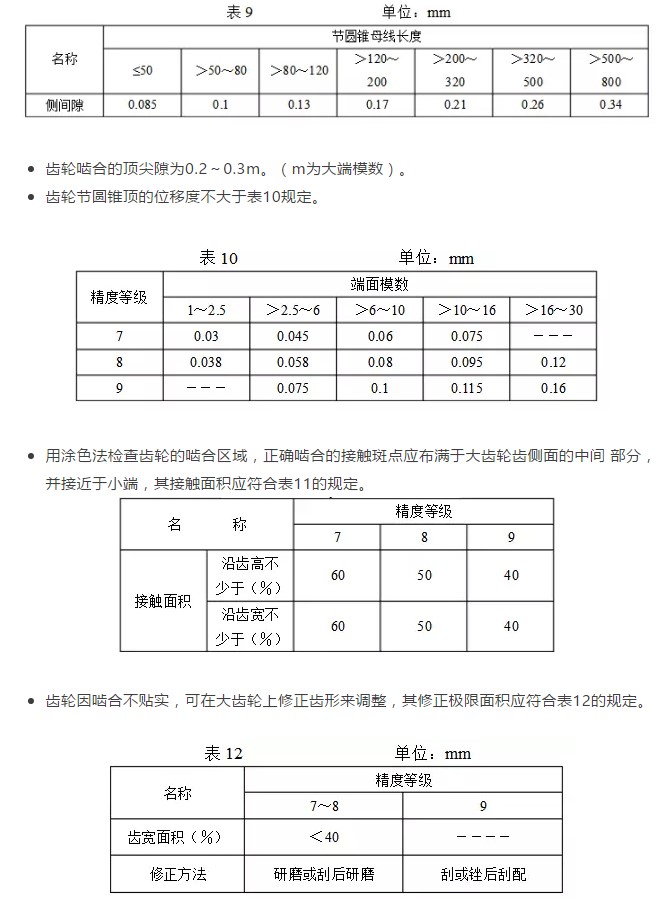

齿轮啮合的侧间隙应符合表9规定。

9-5

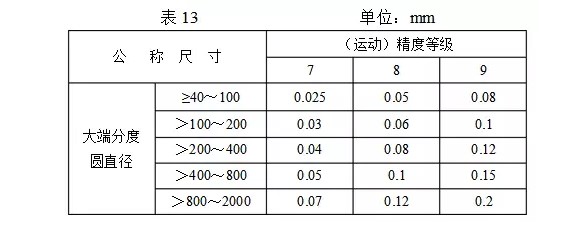

锥齿轮齿顶圆锥的径向跳动应不大于表13的规定。

9-6


4 蜗轮、蜗杆
——————————————————————————————————————————————————
蜗轮、蜗杆的齿形表面不得有裂纹、毛刺、严重划痕等缺陷。

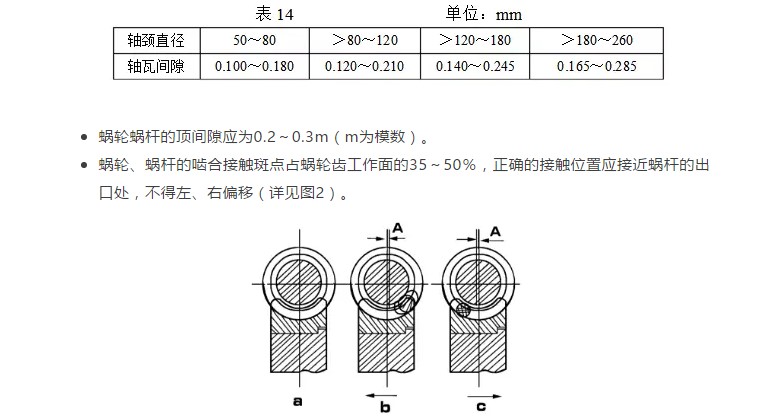

蜗轮、蜗杆啮合的侧间隙应符合表14的规定。

9-7

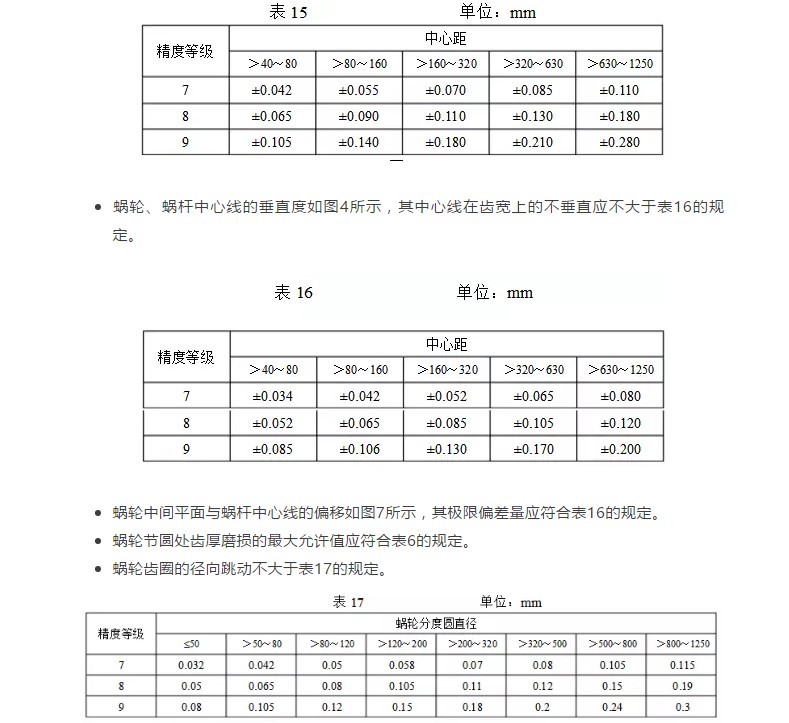

蜗轮、蜗杆中心距的偏差如图3所示,其极限偏差量应符合表15的规定。

15-17


5 轴
——————————————————————————————————————————————————
轴及轴径不应有毛刺、划痕、碰伤等缺陷。
轴径的圆柱度应不大于0.02mm。
轴径处的直线度应不大于0.015mm。其它部位的直线度应不大于0.04mm/m。
安装轴承处的轴颈粗糙度不大于0.8。
轴上键槽磨损后,在结构及强度允许的情况下,可在原键槽120°位置上另铣键槽,键槽与轴的中心线不对称度不大于0.03mm。
轴的表面及密封件配合处有严重磨损或轴产生裂纹应更换。

6 滚动轴承

拆装滚动轴承应使用专用工具,严禁直接敲打。
检查滚动轴承如发现如下情况的任一项者,便应更换。
a 轴承内外圈滚道、滚动体、保持架有麻点锈蚀裂纹。
b 轴承转动时有噪音,或滚子过分松动。
轴承装入轴颈后,其内圈端面必须紧贴轴肩或定位环,用0.05mm塞尺检查,不得通过。

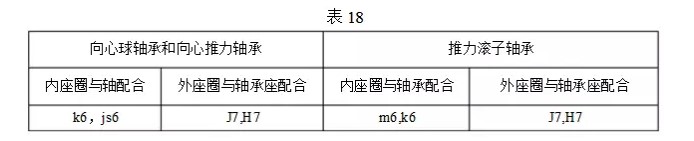

轴承内圈与轴的配合、外圈与轴承座的配合按表18选用。

9-10


与滚动轴承外圈配合的孔粗糙度小于1.6。

7 滑动轴承
———————————————————————————————————————————————————
轴瓦与轴承座的配合为H7/m6,粗糙度为1.6。
轴瓦与轴的配合为H8/f9,粗糙度为0.8。
轴瓦间隙应符合表19的规定。

9-11


用涂色法检查轴瓦接触面积,每平方厘米应不小于2点,且在下瓦中部60~90℃ 范围内接触。
轴承合金不得有脱壳、裂纹、砂眼、破损、气孔等缺陷。

8 密封圈
———————————————————————————————————————————————————
发现密封圈老化变形、磨损及损坏时应予以更换。
装配前应检查调整密封圈内镶嵌弹簧的松紧程度,涂以适量润滑脂,安装时注意正反向。

9 验收与试车
———————————————————————————————————————————————————
试车前的准备
应检查润滑油的牌号及液面,必须符合规定。
应先用手盘车,使其运转几周,确认转动灵活平稳,才能启动。
空载试车
各密封处、接合处不应有渗油现象。
各连接件、紧固件、应连接紧密可靠,没有松动现象。
运转平稳,不应有振动和冲击声音。
油泵供油正常。
可换向工作的减速机,应在正、反旋转方向分别试车。试车时间不少于一小时,正反向试车各不少于一小时。

油温最高不超过60℃,滚动轴承温度最高不超过70℃,滑动轴承温度最高不超过65℃。
负载试车时间不得少于两小时。
新换齿轮在负荷试车后,应换去润滑油,清除磨损下来的金属末。
齿轮啮合良好,无异常杂音。
检查振动情况,振幅应不大于0.08mm。
