三相异步电动机的接法与星三角起动

目前电动机的接法有两种（参考电机铭牌）：
一：额定电压380V/220V，接法为 星/三角。这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。切不可误将星形接成三角形，将烧毁电机。

二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。

如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。如电机已经是星形接法，则不能再接到380V电源上。

再说星-三角降压起动：

目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星-三角降压起动。
星型起动的目的是降低电机的起动电流，减少对电网的冲击。星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。

由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。
星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。

三相异步电动机分星形链接和角形链接两种。

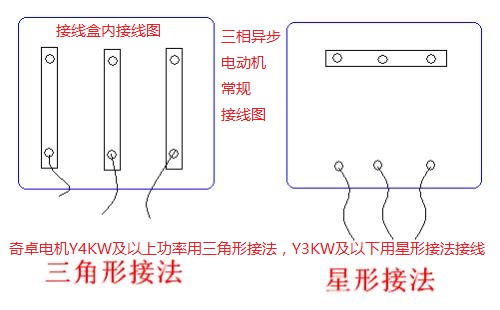

星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。（如A相线圈用Ax表示，B相线圈用By表示，C相线圈用Cz表示,那就是x和y和z连一起，引出A、B、C三根线） 三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。（如A相线圈用Ax表示，B相线圈用By表示，C相线圈用Cz表示,那就是x和B相连，y和C相连，z和A相连，引出的三根线为Bx、Cy、Az） 电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。 无论哪一种接法，线电压，线电流都是相同的，所以有功功率都是 P=1.732UIcosΦ不同的是线圈绕组的电流，电压不同，星形连接时，线圈通过的电压是220V(相电压)，只有线电压的0.577倍，特点是电压低，电流大。三角形连接时，线圈通过的电压是380V，特点是电压高，电流小。

--三相电机星形和三角形两种接法是设计时固定的接法形式，不能随便更改的

--星形可以作成3相4线有中线可以减少高次谐波主要针对3次谐波和环流并且在不对称短路时较保险

--如果电机铭牌标注为星形接法的电机如果接成三角形接法，绕组承受的电压和电流都会超过额定值，就会烧毁电机绕组的

--例如三相380V星形接法改为三角形接法，其适应电压是三相220V的。三角形接法改为星形接法，其适应电压是660V的

--电动机是大功率的，为避免起动电流过大对线路产生冲击，一般是将三角形接法改为星形接法启动，起动后转换回三角形接法运行的。
